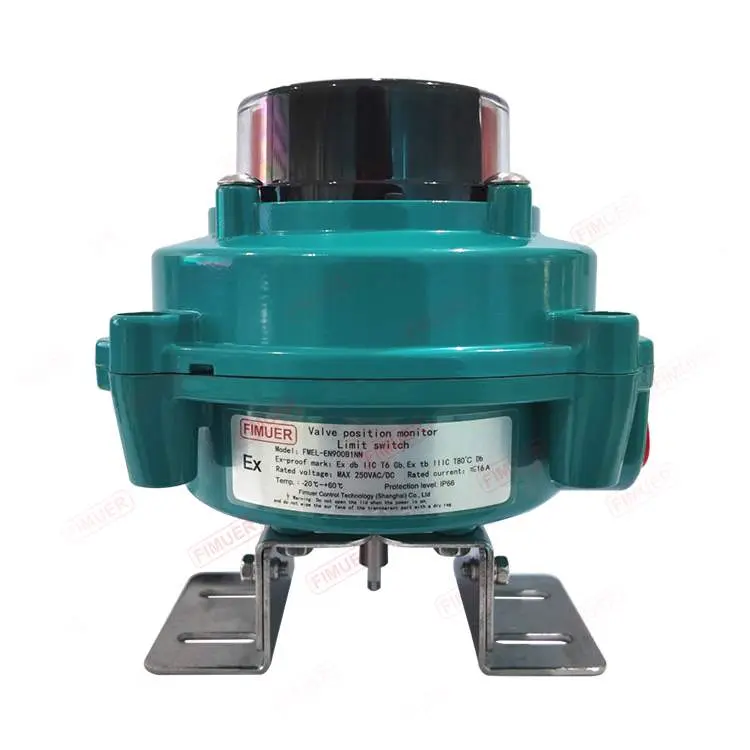

Ограничительный выключатель, также называемый положительным выключателем, представляет собой электрический переключатель, предназначенный для ограничения или контроля положения движущегося объекта в механическом устройстве. Его принцип работы основывается на обнаружении положения объекта или прямом контакте с ним для управления электрической цепью. Ниже приводится подробное объяснение принципа работы ограничительного выключателя:

1. Обзор принципа работы

Ограничительный выключатель использует механический триггер для определения положения объекта и соединяется с электрической цепью через проводящие контакты. Когда объект приближается к ограничительному выключателю или соприкасается с ним, механический триггер активируется, что приводит к изменению состояния проводящих контактов. Это изменение может быть обнаружено управляющей цепью и, по необходимости, запускает соответствующие действия, такие как остановка оборудования, изменение направления движения или запуск других операций.

2. Классификация способов работы

Способ работы ограничительных выключателей можно разделить на два типа: близко-действующий и контактный.

Близко-действующий ограничительный выключатель:

Принцип: определение положения объекта путём обнаружения его магнитного поля, инфракрасных лучей, ультразвуковых сигналов и т.д.

Процесс работы: когда объект приближается к ограничительному выключателю, датчик воспринимает сигнал и преобразует его в электрический сигнал. Этот сигнал передаётся в управляющую цепь, что вызывает соответствующее действие.

Области применения: подходит для случаев, требующих бесконтактного контроля, например, предотвращение механических столкновений, повышение точности обнаружения и т.д.

Контактный ограничительный выключатель:

Принцип: определение положения объекта путём прямого контакта с ним.

Процесс работы: на движущихся деталях механизма устанавливается ограничительный выключатель, а на фиксированной точке относительного движения — блокировочный элемент. Когда механические контакты ограничительного выключателя соприкасаются с блокировочным элементом, это прерывает или изменяет управляющую цепь, заставляя механизм остановиться или изменить направление движения.

Важные замечания: из-за инерционного движения механизма, такой ограничительный выключатель обычно имеет конструкцию с «переходным ходом», чтобы защитить выключатель от повреждений.

3. Состав и особенности

Ограничительный выключатель обычно состоит из триггерного устройства, проводящих контактов и управляющей цепи. Его особенности включают:

Высокую точность: способен точно определять положение объекта и запускать соответствующие действия.

Высокая надёжность: сохраняет стабильную работу даже в сложных условиях эксплуатации.

Простота установки и обслуживания: конструкция относительно проста, что обеспечивает удобство монтажа и ремонта.

4. Применение

Ограничительные выключатели широко применяются в различных станках, подъёмных механизмах, лифтах и других оборудовании для контроля хода и защиты от конечных положений. В системах промышленной автоматизации они играют важную роль, обеспечивая последовательное управление, позиционирование и контроль положения.

В заключение, ограничительный выключатель реализует функции ограничения и контроля положения механического устройства путём обнаружения положения объекта или прямого контакта. Его принцип работы прост и надёжен, играя важную роль в системах автоматического управления и машиностроении.
